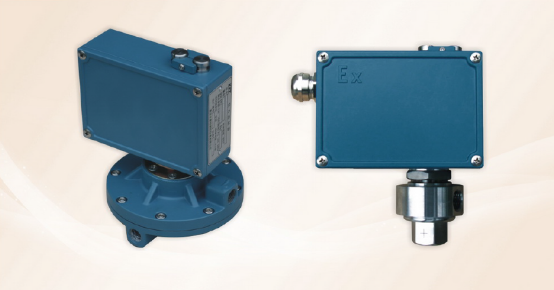

該系列產品采用膜片式差壓感壓元件，普通型產品可用于控制對感壓元件無腐蝕作用，無爆炸危險的氣體、液體或蒸汽等介質的同一壓力源或不同壓力源的壓力差。防爆型產品防爆標志為ExedIICT6�？捎糜诳刂茖Ω袎涸䶮o腐蝕作用的氣體、液體或蒸汽等介質的IIA、IIB、IIC類T1～T6組爆炸性氣體混合物場所的同一壓力源或不同壓力源的壓力差。
控制器的設定值調節范圍為100Pa～2.5MPa，控制器設定值可調，防腐型可用于腐蝕介質環境。
如需要采用窗口式請采購時說明，窗口式的儀表代號為KSCC死區不可調、KSCA死區可調系列。
主要技術規格
|
|
普通型
|
防爆型
|
|
工作粘度
|
≤10-3m2/s
|
≤10-3m2/s
|
|
開關元件
|
微動開關
|
微動開關
|
|
防爆等級
|
/
|
ExedIICT6 證書編號：320110395
|
|
外殼防護等級
|
IP67
|
IP67
|
|
環境溫度
|
-25℃～80℃
|
-25℃～80℃
|
|
環境濕度
|
5%～95%
|
5%～95%
|
|
使用壽命
|
105次循環
|
105次循環
|
|
抗震性
|
<Max . 2g
|
<Max . 2g
|
|
觸點容量
|
Vmax=380V Imax=15A
|
Vmax=380V Imax=15A
|
|
重復性誤差
|
≤1.0%
|
≤1.0%
|
量程參數表
|
量程代號
|
量程
|
死區
|
切換頻率
|
傳感器材質
|
|
KK02
|
100-2000Pa
|
≤30Pa
|
10次/分
|
丁腈橡膠
|
|
KK06
|
0.5-6KPa
|
≤0.2KPa
|
10次/分
|
丁腈橡膠
|
|
KK25
|
1-25KPa
|
≤0.3KPa
|
10次/分
|
丁腈橡膠
|
|
最大工作壓力：50KPa 耐壓：160KPa
|
|
GM040
|
0.02-0.4MPa
|
≤0.03MPa
|
20次/分
|
316L
|
|
GM160
|
0.05-1.6MPa
|
≤0.2MPa
|
20次/分
|
316L
|
|
GM250
|
0.05-2.5MPa
|
≤0.25MPa
|
20次/分
|
316L
|
|
最大工作壓力：3MPa 耐壓：4MPa
|
壓力接口參數表
|
|
M20*1.5
(F/M)
|
G1/2
(F/M)
|
G1/4
(F/M)
|
1/4NPT
(F/M)
|
1/2NPT
(F/M)
|
3/4NPT
(F/M)
|
|
壓力接口材料及代號
|
碳鋼
|
C1L/
C1L1
|
C2L/
C2L1
|
C3L/
C3L1
|
C4L/
C4L1
|
C5L/
C5L1
|
C6L/
C6L1
|
|
304不銹鋼
|
S1L/
S1L1
|
S2L/
S2L1
|
S3L/
S3L1
|
S4L/
S4L1
|
S5L/
S5L1
|
S6L/
S6L1
|
|
316不銹鋼
|
S1S/
S1S1
|
S2S/
S2S1
|
S3S/
S3S1
|
S4S/
S4S1
|
S5S/
S5S1
|
S5S/
S6S1
|
|
316L不銹鋼
|
S1SL/
S1SL1
|
S2SL/
S2SL2
|
S3SL
S3SL1
|
S4SL
S4SL1
|
S5SL/
S5SL1
|
S6SL/
S6SL1
|
注：該產品標準壓力接口為G1/4內螺紋，其他接口形式可訂制。例：壓力接口為G1/4內螺紋，304不銹鋼，則壓力接口代號為S3L。微差壓接液材質（鋁合金）
電氣接口參數表
|
電氣接口尺寸
|
M18*1.5
(F/M)
|
M20*1.5(F/M)
|
G1/2
(F/M)
|
G1/4
(F/M)
|
1/4NPT
(F/M)
|
1/2NPT
(F/M)
|
3/4NPT
(F/M)
|
|
電接接口代號
|
EOS/
EOS1
|
E1S/
E1S1
|
E2S/
E2S1
|
E3S/
E3S1
|
E4S/
E4S1
|
E5S/
E5S1
|
E6S/
E6S1
|
注：該產品標準電氣接口為M18*1.5內螺紋，并配有電纜接頭；其他接口可訂制，不附帶電纜接頭。
介質溫度參數表
|
LT：80℃～180℃
|
HT：180℃～350℃
|
MT：-15℃～80℃
|
DZ:-40℃～-15℃(需訂制）
|
|
