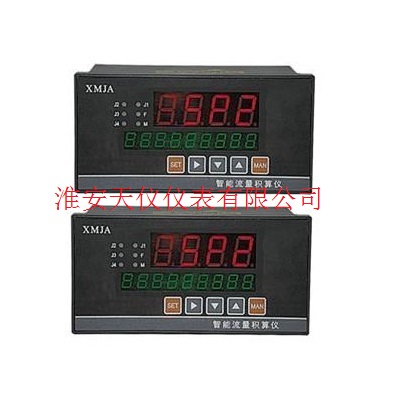

本系列產品適用于各種流體、蒸汽、天然氣、一般氣體等介質的流量瞬時值、累積值的測量控制。具有多種輸入信號選擇功能，可與各種差壓、壓力及頻率式流量傳感器（如渦街、渦輪、孔板等）適配。可自由選擇多種補償方式（如溫度、壓力補償?shù)龋哂辛髁糠e算控制和定量控制功能供選擇。它已廣泛應用于石油、化工、冶金、電力、醫藥、輕工、能源管理等行業的流量積算控制和定量控制。
☆本系列產品主要特點及功能：
1、 采用新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號類型更改至另一種輸入信號類型。
2、 可對質量流量、標準體積流量、流量補償系數K值等參數進行自動計算和累積。
3、 具有極寬的測量范圍顯示，可顯示整五位的瞬時流量測量值、溫度補償測量值、壓力補償測量值、流量（差壓、頻率）測量值等，及整十二位的流量累積測量值（0~999999999999字）可精確到小數點后三位（0.001）進行累積，可設定儀表內部參數使最大累積達到9999999999.99×100。
4、 采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的流量積算控制。
5、 采用先進的全自動數字調校系統，能方便快捷地進行精度調校，無需電位器調整。從而提高了儀表的穩定性和一致性。
6、帶隔離串行通訊接口，傳輸速率可通過按鍵自由設定，可與各種帶輸入/輸出通訊功能的設備進行雙向通訊，并組成網絡控制系統。
7、可直接配接串行微型打印機，以實現瞬時流量測量值、時間、本次累積值、整十二位流量累積值、流量（差壓、頻率）輸入值、壓力補償輸入值、溫度補償輸入值的即時打印和定時打印。
8、各設定參數和調試參數可用密碼鎖定，鎖碼后可防止誤操作。
9、用戶若要進行流量定量控制，僅需設定第一、二報警功能即可進行面板操作定量控制。
10、儀表供電方式：220V AC線性電源、220V AC開關電源、24V DC開關電源或其它用戶特殊要求。
☆ 型譜
★ 型號識別：A-BCD-EFG-HI-JK-LMN
|
項 目
|
說 明
|
代 碼
|
代 碼 說 明
|
|
A
|
型 號
|
XMJA-
|
智能流量積算控制儀
|
|
B
|
輸 出
作 用
|
1
|
單顯示
|
|
2
|
單顯示帶模擬變送輸出
|
|
C
|
控 制
功 能
|
0
|
單顯示（無報警）
|
|
1
|
二位式（上限或下限）
|
|
2
|
三位式控制（上限、下限）
|
|
D
|
補 償
功 能
|
0-
|
無補償輸入
|
|
1-
|
帶補償輸入
|
|
2-
|
過熱蒸汽帶溫壓補償輸入-查表法
|
|
3-
|
飽和蒸汽帶壓力補償輸入-查表法
|
|
4-
|
用戶特定曲線補償輸入-查表法
|
|
E
|
流量
信號
輸入
類型
|
1
|
標準信號：0~10mA DC
|
|
2
|
標準信號：0~5V DC
|
|
3
|
標準信號：4~20mA DC
|
|
4
|
標準信號：1~5V DC
|
|
5
|
脈沖：0~5KHz
|
|
6
|
用戶特定
|
|
7
|
脈沖-集電極開路（0~5KHz）
|
|
F
|
溫度補償
輸入類型
|
0
|
無溫度補償
|
|
1
|
熱電偶型（E、K）
|
|
2
|
熱電阻型（Pt100）
|
|
G
|
壓力補償
輸入類型
|
0
|
無壓力補償
|
|
1-
|
標準信號：0~10mA DC
|
|
2-
|
標準信號：0~5V DC
|
|
3-
|
標準信號：4~20mA DC
|
|
4-
|
標準信號：1~5V DC
|
|
H
|
輸 出
信 號
|
0
|
無控制輸出
|
|
1
|
標準信號：0~10mA DC
|
|
2
|
標準信號：4~20mA DC
|
|
3
|
標準信號：1~5V DC
|
|
4
|
標準信號：0~5V DC
|
|
5
|
SCR-過零觸發脈沖
|
|
6
|
SSR-固態繼電器
|
|
I
|
通 訊
方 式
|
0-
|
無通訊接口
|
|
2-
|
帶RS-232通訊接口
|
|
4-
|
帶RS-485通訊接口
|
|
J
|
第一報警
方 式
|
N
|
無報警（可省略）
|
|
H
|
上限報警
|
|
L
|
下限報警
|
|
B
|
流量定量到控制-自動啟動
|
|
C
|
流量定量過程控制-自動啟動
|
|
D
|
流量定量到控制-自動清零
|
|
K
|
第二報警
方 式
|
N-
|
無報警（可省略）
|
|
H-
|
上限報警
|
|
L-
|
下限報警
|
|
B-
|
流量定量到控制-手動啟動
|
|
C-
|
流量定量過程控制-手動需啟動
|
|
L
|
外 形
結 構
|
SM
|
豎表：80×160×140（寬×高×深）
|
|
M
|
橫表：160×80×140（寬×高×深）
|
|
F
|
方表：96×96×100 （寬×高×深）
|
|
項 目
|
說 明
|
代 碼
|
代 碼 說 明
|
|
M
|
附 加
功 能
|
N
|
無配電輸出
|
|
W
|
帶12V DC配電輸出
|
|
D
|
帶24V DC配電輸出
|
|
2D
|
兩路24V DC配電輸出
|
|
N
|
顯 示
方 式
|
E
|
LED（數碼管）顯示（可省略）
|
|
C
|
LCD（液晶）顯示
|
型號舉例：XMJA-201-323-0M（即：A-BCD-EFG-HI-JK-LMN）
流量輸入：4~20mA、壓力補償：4~20mA、溫度補償：Pt100、量程：自設美國數據通訊標準，高可靠性循環，條碼校驗。
|
