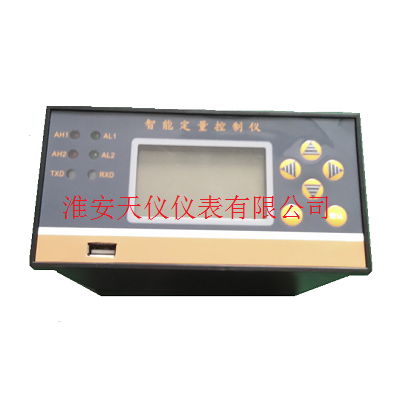

定量控制儀
|
智能流量定量控制儀（以下簡稱控制儀）主要應用于工農業等場合需要進行定量包裝、控制的場合，智能流量定量控制儀是通過接受來自電磁流量計、渦街流量計、渦輪流量計等流量計的電流信號進行積算、控制。
一、主要特點
1、智能流量定量控制儀適用于各種液體介質的流量顯示、積算、定量控制功能；
2、可以與多種流量傳感器配套使用進行顯示、定量控制如：電磁流量計、渦街流量計、孔板流量計、渦輪流量計、V錐流量計、阿牛巴流量計、羅茨流量計、橢圓齒輪流量計、雙轉子流量計、質量流量計等各種流量計；
3、流量輸入通道：可接收頻率信號和多種模擬電流信號；
4、溫度輸入通道：可接收多種模擬電流信號；
5、可提供變送器+24V DC，+12V DC供電電源，帶短路保護功能，簡化系統，節省投資；
6、容錯功能：溫度/密度補償測量信號異常時，用對應的手動設定值進行補償運算；
7、流量再發送功能，輸出流量的電流信號，更新周期1秒，滿足自動控制需要；
8、儀表時鐘和定時自動抄表功能、打印功能，為計量管理提供方便；
9、豐富的自檢和自診斷功能使儀表更易于使用和維護；
10、三級密碼設定可防止未經授權的人員改變已設定的數據；
11、儀表內部不設任何電位器、編碼開關等可調器件，從而提高儀表的耐震性、穩定性和可靠性；
12、通訊功能：能通過多種通訊方式與上位計算機進行數據通訊，組成能源計量網絡系統：
RS-485； RS-232；
二、儀表的主要技術指標
1、輸入信號
模擬量：
1、熱電偶：標準熱電偶——K、E、B、J、N、T、S；
2、電阻：標準熱電阻 ——Pt100；
3、電流：0～10mA、4～20mA——輸入阻抗≤250Ω；
B 脈沖量：
1、波形：矩形、正弦波和三角波；
2、幅度：大于4V；
3、頻率：0～10KHz（或根據用戶要求）。
2、輸出信號
模擬量輸出：
1、DC 0～10mA（負載電阻≤750Ω）；
2、DC 4～20mA（負載電阻≤500Ω）；
3、 開關量輸出
繼電器輸出——帶回差，AC220V/3A；DC24V/6A（阻性負載）。
4、 通訊輸出
接口方式——標準串行通訊接口：RS－232C，RS－485；
波特率——600，1200，2400，4800，9600Kbps，儀表內部設定。
5、饋電輸出
DC24V，負載≤100mA；
DC12V，負載≤200mA
6、產品特性
1、測量精度：±0.2%FS±1字或±0.5%FS±1字
2、頻率轉換精度：±1脈沖（LMS）一般優于0.2%
3、測量范圍：-999999～999999字（瞬時值，補償值）；
0～99999999.9999字（累積值）
4、分辨率：±1字
7、顯示方式
1、帶背光大屏幕128×64點陣液晶圖形顯示器；
2、歷史累積流量，瞬時流量，介質溫度，介質密度，流量（差壓電流、頻率）值，時鐘，報警狀況；
3、0～999999瞬時流量值
4、0～99999999.9999累積值
5、-9999～9999溫度補償
6、-99999～999999流量（差壓、頻率）值
|
